超音波センサ 評価キットとは？

超音波評価キットは、当社の3D超音波センシング技術を簡単に評価できるシステムです。

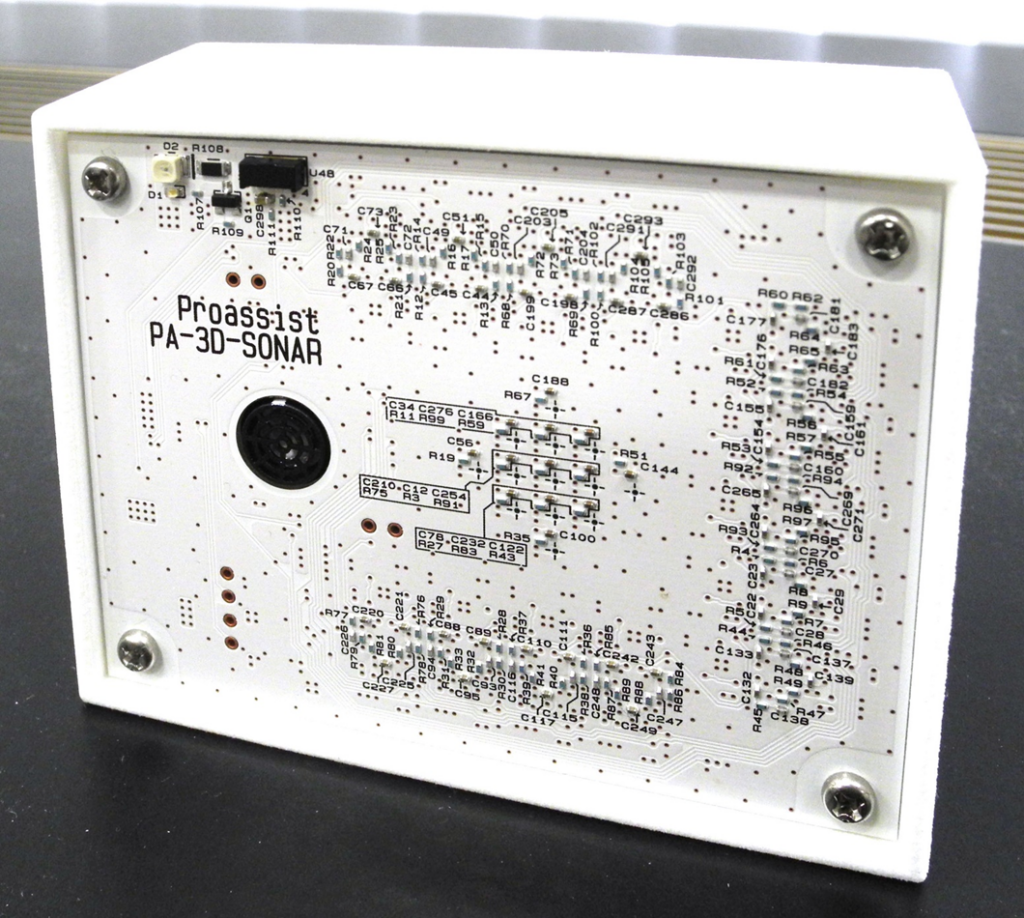

13個のMEMSマイク・1個の超音波発砲デバイス・高速信号処理を行うFPGAボードをコンパクトな筐体に内蔵した超音波モジュールとWindows用ビューワーソフトのセットで構成されます。
FPGA内容を変更することにより各種超音波センシングの評価を行うことも可能ですので、超音波センシング開発のスターターキットとしても利用可能です。

超音波センサ 評価キット 主要機能

超音波センサはFPGAを変更することにより当社保有の以下３方式に対応可能です。
(出荷時設定：3D反射型)

① 3D 反射型 　　　 物体イメージング用

② 2D 反射型 　　　 物体距離計測用

③ 2D アクティブ型　発砲デバイスの位置計測用

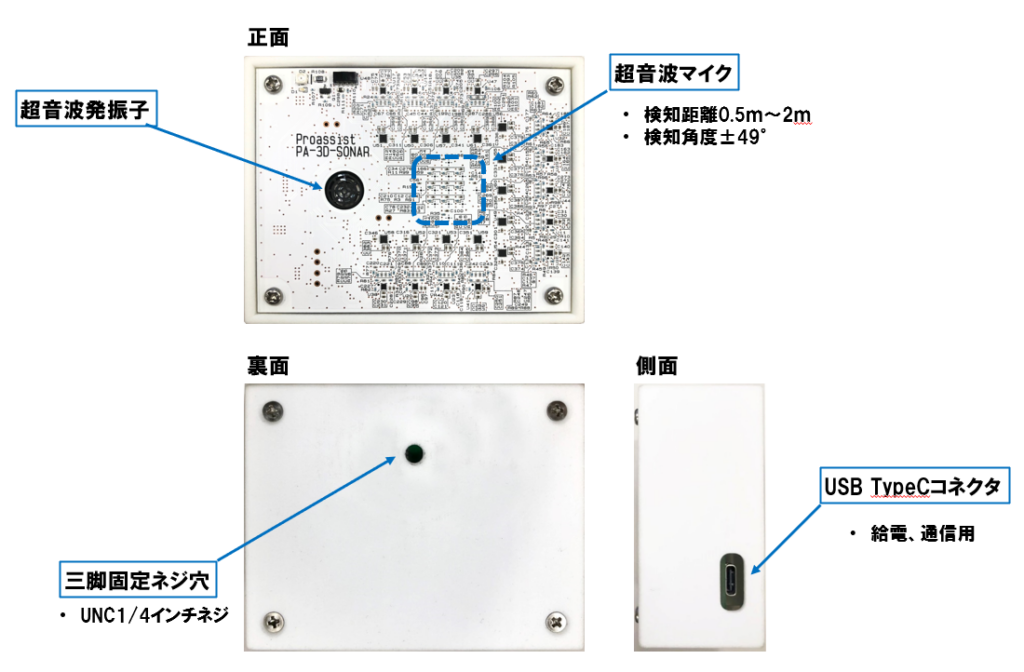

3D超音波評価キット 外観 各部名称

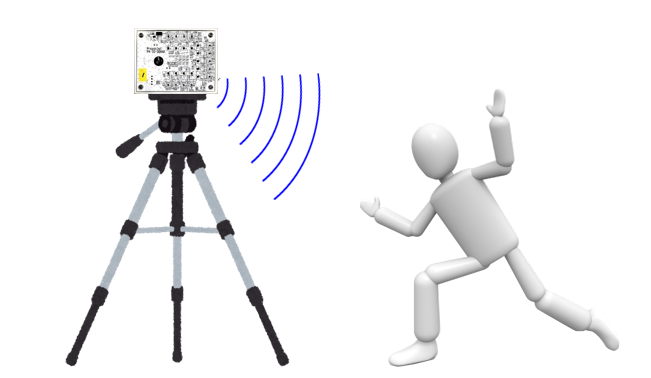

3D超音波 反射型 物体イメージングの応用例

超音波センサ正面の空間内の物体の位置・形状の動きを検出できます。
→ 形状の動きを判断することにより人の見守りやセキュリティ判断等に応用可能です

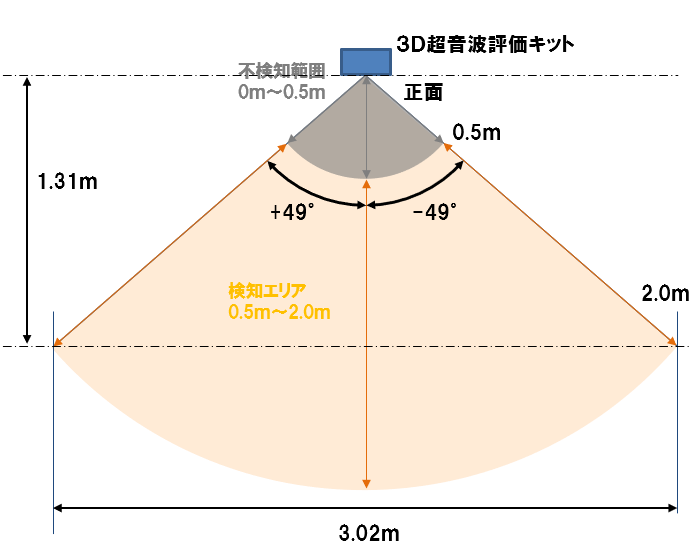

測距計測範囲

項目	性能値
計測距離	0.5～2.0m
距離演算分解能	6cm
測定演算角度	±49°
角度演算分解能	7°
